UKP3d，如何将AutoPDMS的工程导入

chenbailian

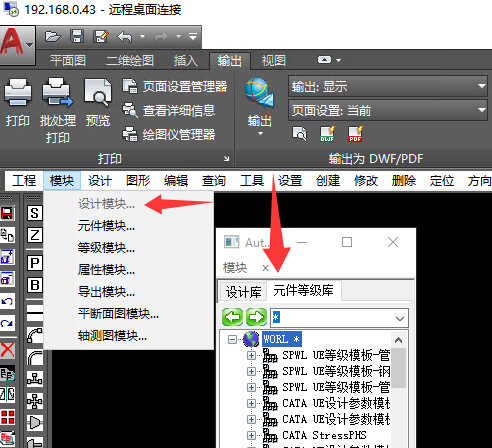

1、打开AutoPDMS的工程文件，将设计库、元件等级库调出，并将模块调至设计模块


2、注意导出的顺序，先导出元件库，再导出等级库，最后导出设计库

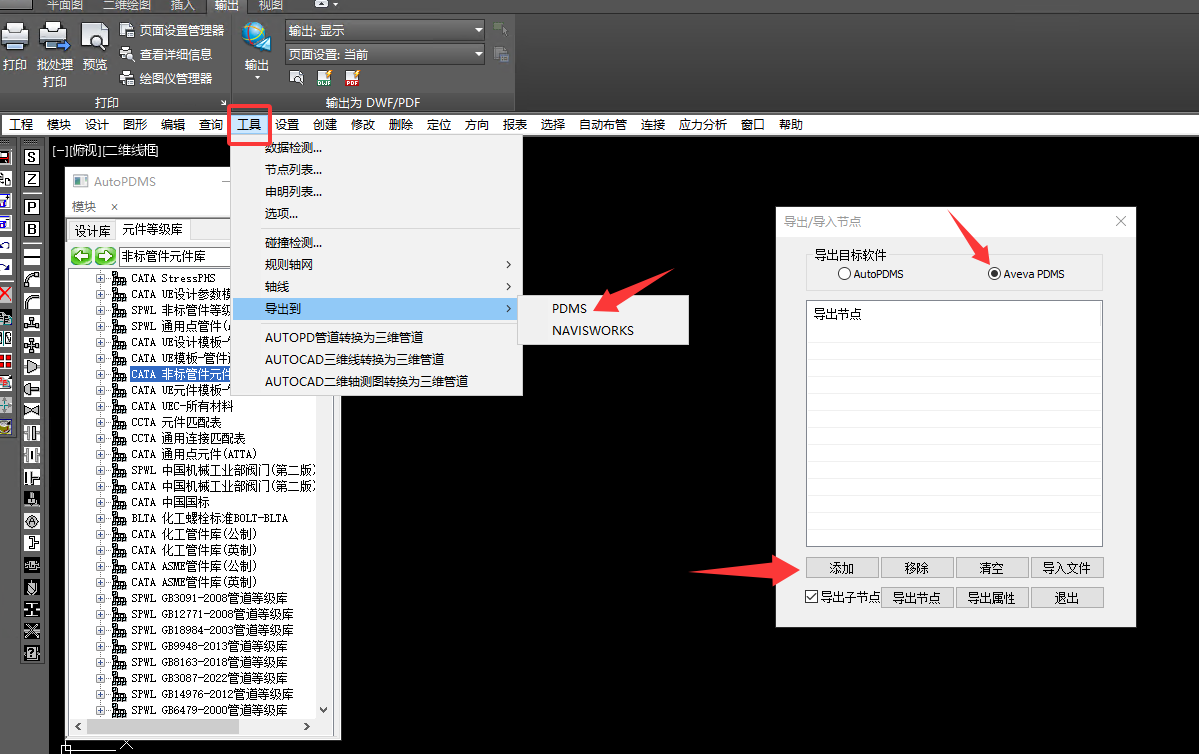

3、选择工具中的导出到，选中PDMS，出现以下的对话框，导出格式选择AVEVA PDMS，将需要导出的节点增加进去，添加完成后点击导出节点，选择好导出路径，导出完成后会出现导出完成的提示

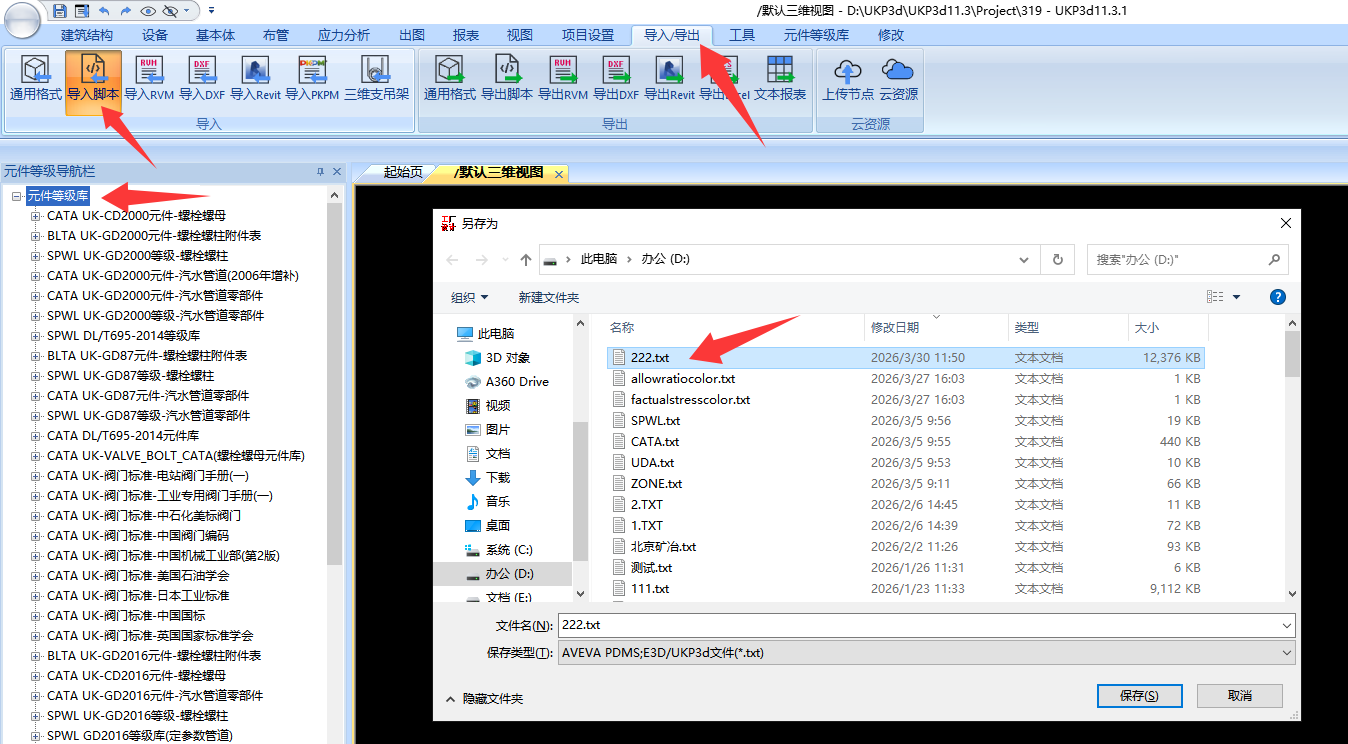

4、打开UKP3d创建一个新工程，选中元件等级库导航栏最上层节点，导入脚本文件，选中刚刚从AutoPDMS导出的脚本文件，依次导入元件库，等级库

5、元件库等级库导入完成，最后导入设计库脚本，步骤一致，导入的位置在设计库导航栏的最上层节点
