UKP3d,轴测图里创建元件标记满足特殊需求

chenbailian

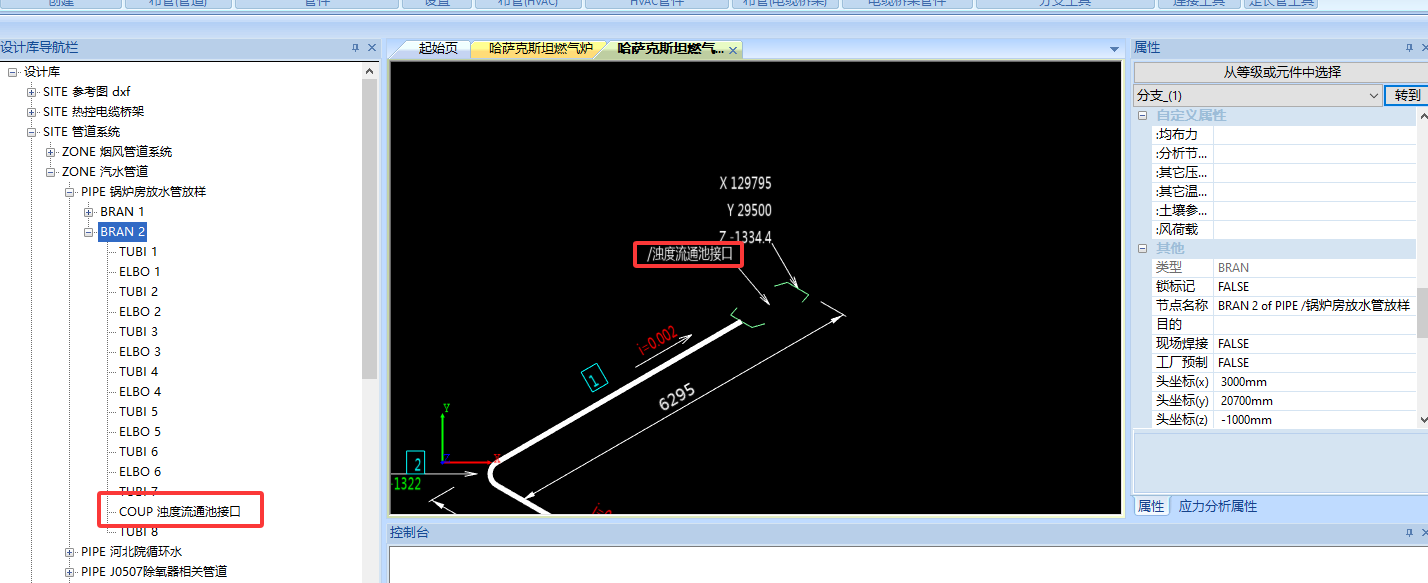

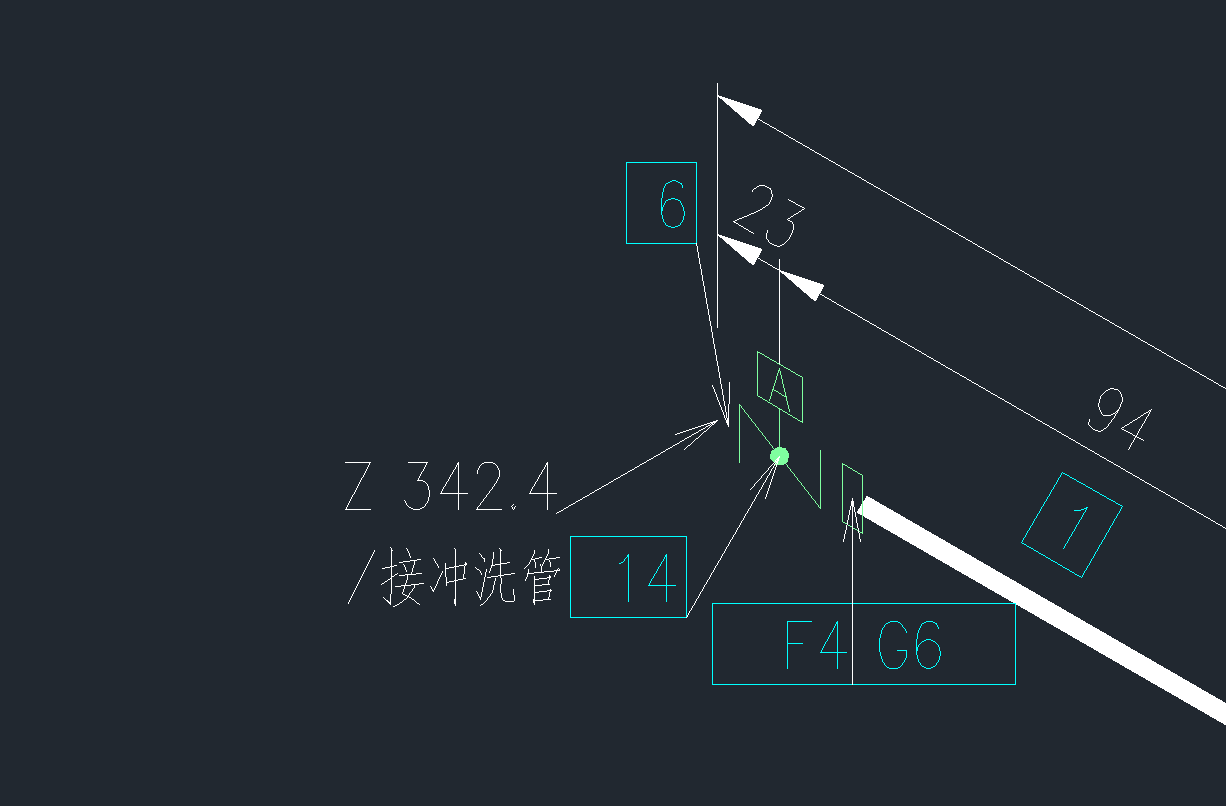

上海用户问,COUP接头(所接信息怎么在轴测图体现),如阀门,当把阀门节点命名时,就会体现在轴测图里,如图:



解决方法:

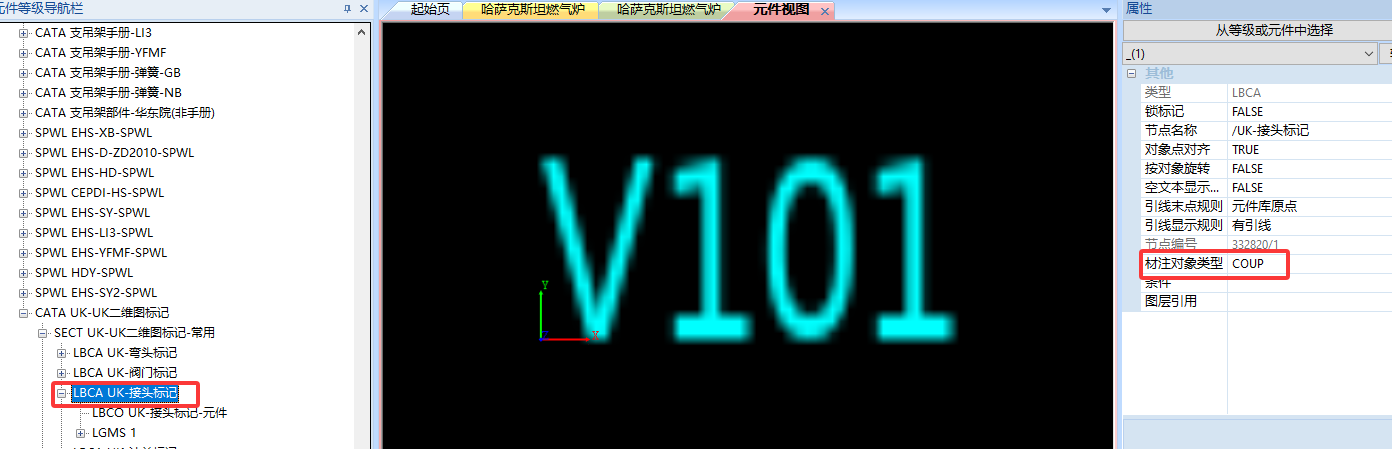

1.创建一个coup标记元件,定义显示位号,如图:
1.1.标注的对象,如接头为COUP,如弯头为elbo,三通为tee,四通为CROSS,异径管REDU等;

1.2.标注对象的取值:表达式,例如,"Name OF DesRef OF DraftRef"

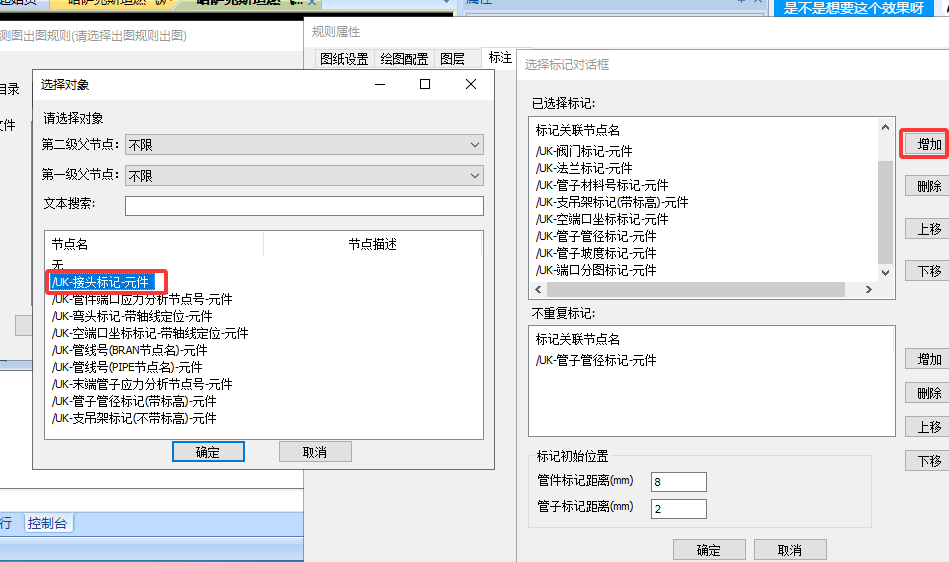

2.在轴测图-修改规则-标注-标记,增加COUP;
